Il-kaxxa tal-junction fotovoltajka hija mezz ta 'konnessjoni bejn l-array taċ-ċelloli solari magħmul minn moduli taċ-ċelloli solari u l-apparat ta' kontroll tal-iċċarġjar solari. Il-funzjoni ewlenija tagħha hija li tikkonnettja u tipproteġi l-moduli fotovoltajċi solari, tikkonnettja l-enerġija ġġenerata miċ-ċelloli solari ma 'ċirkwiti esterni, u twettaq fotovoltajka Il-kurrent iġġenerat mill-komponent.
Il-kaxxa tal-junction għandha żewġ funzjonijiet: konnessjoni u protezzjoni. Il-funzjoni tal-konnessjoni hija li tiġbed il-kurrent iġġenerat mill-moduli fotovoltajċi u tintroduċih fit-tagħmir elettriku permezz ta 'kejbils u konnetturi. Sabiex jitnaqqas it-telf tal-kaxxa tal-junction innifsu, ir-reżistenza tal-materjal konduttiv stess u r-reżistenza tal-kuntatt huma meħtieġa li jkunu żgħar kemm jista 'jkun. Il-funzjoni ta 'protezzjoni tikkonsisti f'żewġ partijiet. Wieħed huwa li jipproteġi l-moduli fotovoltajċi permezz ta 'dijodi tal-bypass u jtejjeb il-produzzjoni tal-enerġija tal-moduli fotovoltajċi taħt kundizzjonijiet ta' ħsara bħal dell. L-ieħor huwa li jinkiseb l-iskop ta 'waterproofing u nar u titnaqqas it-temperatura operattiva tal-junction box permezz ta' siġillar ta 'materjal speċjali u disinn ta' dissipazzjoni tas-sħana. , u b'hekk tipproteġi l-moduli fotovoltajċi u tnaqqas it-telf tal-qawwa tal-ħruġ tal-modulu fotovoltajku kkawżat minn kurrent ta 'tnixxija tad-dijodu tal-bypass.
Hekk kif il-qawwa tal-komponenti tal-batterija tkompli tikber, l-effiċjenza tal-konverżjoni tal-batterija tkompli tiżdied ukoll sena b'sena, u l-kurrent operattiv fis-sistema fotovoltajka jiżdied b'mod sinifikanti. Bħala mezz importanti ta 'konnessjoni u protezzjoni bejn il-moduli tal-batterija, il-kaxxa tal-junction hija responsabbli għall-output tal-enerġija u l-protezzjoni tal-linja tal-moduli fotovoltajċi, għalhekk jeħtieġ li jkollha kapaċità ta' ġarr ta 'kurrent ogħla.
Il-kapaċità tal-ġarr kurrenti hija relatata mill-qrib ma 'ħafna indikaturi bħad-dissipazzjoni tas-sħana, l-effiċjenza tal-konduzzjoni, l-affidabbiltà u r-reżistenza. Għalhekk, il-kumpaniji tal-manifattura tal-kaxxa tal-junction tal-modulu fotovoltajku jeħtieġ li jżommu innovazzjoni teknoloġika sinkronizzata biex jadattaw għall-iżvilupp mgħaġġel tat-teknoloġija taċ-ċelluli. Il-kaxex tal-junction tal-modulu fotovoltajku qed jimxu lejn kapaċità ogħla ta 'ġarr tal-kurrent, kapaċità aħjar ta' dissipazzjoni tas-sħana, stabbiltà ogħla tas-sistema, u konsum tal-enerġija aktar baxx. Xejriet bħall-ispejjeż tal-produzzjoni jiżviluppaw.
Stadji ta 'żvilupp ta' kaxxi ta 'junction fotovoltajċi
F'dawn l-aħħar snin, hekk kif il-prestazzjoni tal-prodotti tal-moduli fotovoltajċi tkompli titjieb, is-suq għandu rekwiżiti dejjem aktar ogħla għall-kapaċità tal-ġarr kurrenti, il-kapaċità tad-dissipazzjoni tas-sħana, u l-istabbiltà tas-sistema tal-prodotti tal-junction box. Il-prodotti tal-junction box għaddew ukoll minn bosta iterazzjonijiet.
Mill-kaxxi tal-junction taċ-ċirku tas-siġillar l-aktar kmieni bi proċessi kkumplikati sal-kaxxi tal-junction tal-garża mimlija bil-kolla bi proċessi simplifikati, prestazzjoni aħjar tas-siġillar, daqs iżgħar, u grad ogħla ta 'awtomazzjoni; minn kaxxi ta 'junction singoli b'aktar materjali għaż-żona tat-twaħħil Kaxxa ta' junction maqsuma li hija iżgħar, tiffranka materjali u għandha effett aħjar ta 'dissipazzjoni tas-sħana. Il-prodotti tal-junction box qegħdin kontinwament isegwu prestazzjoni aħjar bi spejjeż aktar baxxi fil-kompetizzjoni tas-suq, u se jkomplu jtenni fil-futur.
Klassifikazzjoni u kompożizzjoni ta' kaxxi ta' junction fotovoltajċi
1. Klassifikazzjoni ta 'kaxxi ta' junction fotovoltajċi
Kaxxi tal-junction fotovoltajċi solari huma maqsuma f'kaxxi tal-junction tas-silikon kristallin, kaxxi tal-junction tas-silikon amorfu, u kaxxi tal-junction tal-ħajt tal-purtieri.
2. Kompożizzjoni tal-kaxxa tal-junction fotovoltajka

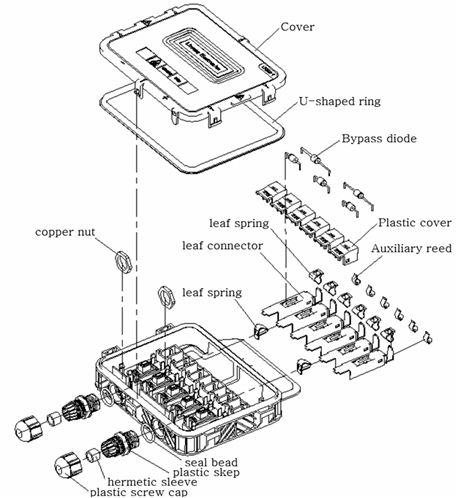

Il-kaxxa tal-junction fotovoltajka solari tikkonsisti fi tliet partijiet: korp tal-kaxxa, kejbil u konnettur.
Korp tal-kaxxa: inkluż qiegħ il-kaxxa (inklużi terminali tar-ram jew terminali tal-plastik), għata tal-kaxxa, u dajowd;
Kejbils: maqsuma f'kejbils użati b'mod komuni bħal 1.5MM2, 2.5MM2, 4MM2 u 6MM2;
Konnettur: maqsum f'MC3 u MC4;
Mudelli tad-diode: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200, eċċ.
Hemm żewġ tipi ta' pakketti tad-dijodi: R-6 SR 263;
3. Karatteristiċi ewlenin tal-kaxxa tal-junction tal-modulu taċ-ċelloli solari:
(1) Il-qoxra hija prodotta minn materja prima importata ta 'grad għoli u għandha reżistenza estremament għolja kontra t-tixjiħ u ultravjola;
(2) Adattat għall-użu taħt kundizzjonijiet ambjentali ħorox waqt il-produzzjoni ta 'barra, b'użu effettiv ta' aktar minn 30 sena;
(3) 2 sa 6 blokki terminali jistgħu jinbnew kif meħtieġ;
(4) Il-metodi kollha ta 'konnessjoni jadottaw konnessjoni plug-in ta' konnessjoni mgħaġġla.
Fluss tal-proċess tal-produzzjoni tal-kaxxa tal-junction
1. Għażla tal-materjal
Il-materjali ewlenin tal-kaxxa tal-junction jinkludu pjanċa tal-azzar, liga tal-aluminju, plastik, eċċ. Dawn il-materjali għandhom jikkonformaw mal-istandards u r-rekwiżiti nazzjonali rilevanti. Meta tagħżel materjali, trid tikkunsidra l-ambjent tal-użu tal-prodott, bħal prestazzjoni kontra l-korrużjoni, reżistenza għat-temperatura għolja, eċċ., Biex tagħżel materjali xierqa.
2. Teknoloġija tal-ipproċessar
1. Ipproċessar ta 'pjanċi tal-azzar jew materjali ta' liga tal-aluminju:
Pjanċi ta 'l-azzar jew materjali ta' liga ta 'l-aluminju jeħtieġu shearing, liwi, ittimbrar u tekniki oħra ta' pproċessar biex jitlestew il-forma u l-istruttura meħtieġa.
2. Ipproċessar ta 'materjali tal-plastik:
Materjali tal-plastik jeħtieġu molding ta 'injezzjoni jew blow molding, intaljar u tekniki oħra ta' pproċessar biex jitlestew il-forma u l-istruttura meħtieġa.
Wara li jitlesta l-ipproċessar, huma meħtieġa deburring tal-wiċċ, tħin u proċessar ieħor biex jiżguraw li l-wiċċ tal-prodott ikun lixx u bla xkiel.
3. Assemblea
Arma l-komponenti pproċessati, inkluż assemblaġġ, iffissar, wajers, eċċ. Wara li titlesta l-assemblaġġ, wettaq spezzjoni ġenerali biex tiżgura li l-kwalità tal-prodott tissodisfa r-rekwiżiti.
4. Sejbien
Spezzjona l-proprjetajiet elettriċi, proprjetajiet mekkaniċi, eċċ tal-prodott biex tiżgura li l-kwalità tal-prodott tkun stabbli u affidabbli. Dan jinkludi spezzjoni tad-dehra, spezzjoni tal-prestazzjoni elettrika, ittestjar tal-affidabbiltà, eċċ. Huwa biss wara li jgħaddi l-ispezzjoni li jista 'jiġi ppakkjat u mibgħut barra mill-fabbrika.
Matul il-proċess tal-produzzjoni, l-istandards u r-rekwiżiti tal-produzzjoni rilevanti jeħtieġ li jiġu segwiti b'mod strett biex jiġi żgurat li l-kwalità tal-kaxxi tal-junction prodotti tissodisfa l-ħtiġijiet tal-klijenti. Fl-istess ħin, huwa meħtieġ li tissaħħaħ il-ġestjoni tal-kompożizzjoni tal-materjal, il-fluss tal-proċess u rabtiet oħra biex tittejjeb l-istabbiltà tal-kwalità tal-prodott u tissodisfa d-domanda tas-suq.
Analiżi ta 'ħsarat komuni ta' junction box
1. Difetti komuni tal-kaxxa tal-junction
Ħsarat komuni tal-kaxxa tal-junction tal-modulu fotovoltajku fis-sit tal-proġett jinkludu: tixjiħ u deformazzjoni tal-korp tal-kaxxa, issaldjar falz fil-kaxxa tal-junction, ħsara fit-tqassim tad-dijodu tal-bypass, kaxxa tal-junction maħruqa, u separazzjoni tal-kaxxa tal-junction mis-silikon.
2. Analiżi ta 'prinċipji ta' ħsara komuni ta 'junction boxes
Prinċipju ta 'falliment 1: Kwistjonijiet ta' kwalità tal-proċess tal-iwweldjar tal-komponenti
Fil-kaxxa tal-junction, hemm istann dgħajjef fil-konnessjoni bejn il-pin tad-dijodu u l-konduttur tar-ram, u fil-konnessjoni bejn il-bus bar u l-konduttur tar-ram. Meta l-modulu fotovoltajku jiġi mblukkat minn dell jew problemi oħra jikkawżaw li d-dijodu tal-bypass jinxtegħel, il-ġonta issaldjata tissaħħan. Meta l-ġonta issaldjata tkun Meta l-akkumulazzjoni tas-sħana taqbeż it-temperatura ta 'deformazzjoni termali tal-materjal tal-insulazzjoni tal-junction box, il-junction box se tgħaddi minn tixjiħ u deformazzjoni. Aktar ma jinxtegħel id-dijodu tal-bypass, iktar ikun kbir ir-riskju ta 'deformazzjoni u tixjiħ tal-kaxxa tal-junction. Meta t-temperatura tkun akbar mil-limitu ta 'fuq tat-temperatura tal-junction tad-dijodu, it-temperatura għolja Se tikkawża tqassim termali tad-dijodu tal-bypass u anke ħruq il-kaxxa tal-junction.
Prinċipju ta 'falliment 2: Kwistjonijiet ta' kwalità tal-proċess tas-siġillar tal-komponenti
Kien hemm kontaminazzjoni matul il-proċess tal-inkullar bejn il-kaxxa tal-junction u l-backplane tal-modulu fotovoltajku, li kkawża li l-kaxxa tal-junction tissepara mis-silikon aktar tard.
Ħtija Prinċipju 3: L-okklużjoni tad-dell, xquq moħbija u problemi oħra
Il-moduli fotovoltajċi huma esposti għal kundizzjonijiet bħal dellijiet, xquq u hot spots lokali għal żmien twil, li jikkawża li d-dijodu tal-bypass ikun f'tħaddim kontinwu għal żmien twil, u jikkawża li t-temperatura tal-junction tad-dijodu tal-bypass tiżdied. Meta t-temperatura tal-junction jakkumula sa ċertu livell, il-bypass Id-dijodu se jfalli minħabba t-tqassim termali. Jekk ma tiġix immaniġġjata fil-ħin, meta l-akkumulazzjoni tas-sħana tilħaq it-temperatura ta 'deformazzjoni tal-materjal ta' insulazzjoni tal-kaxxa tal-junction, il-kaxxa tal-junction se tiddeforma u tixjieħ. F'każijiet serji, il-kaxxa tal-junction tinħaraq.
Prinċipju tal-falliment 4: Sajjetti
Meta l-modulu fotovoltajku jintlaqat mis-sajjetti, id-dijodu tal-bypass jinqasam istantanjament b'vultaġġ għoli. Meta x-xita tkun għaddiet u s-sema jkun ikklerjat, peress li l-kurrent normali tal-modulu jgħaddi mid-dijodu fallut għal żmien twil, id-dijodu jiġġenera s-sħana. Meta s-sħana jakkumula għal ċertu livell, se Jista 'jikkawża tixjiħ u deformazzjoni tal-kaxxa tal-junction, jew saħansitra jaħarqu l-junction box.
Agħti fil-qosor
L-impjanti tal-enerġija fotovoltajċi għandhom jiżguraw stabbiltà matul iċ-ċiklu kollu tal-ħajja, u l-affidabbiltà tas-sistema b'komponenti bħala l-qalba hija l-bażi biex jiġi żgurat ir-ritorn tal-klijent fuq l-investiment u r-realizzazzjoni tal-valur tal-klijent. Bħala parti importanti tal-moduli fotovoltajċi, il-kaxxa tal-junction tikkawża tnaqqis fil-ġenerazzjoni tal-enerġija tal-power station fotovoltajka meta tfalli. F'każijiet serji, jista 'saħansitra jikkawża nar. Fil-preżent, l-ispezzjoni viżwali, it-teknoloġija ta ' l-immaġini termali infra-aħmar, u l-metodi ta ' l-ittestjar IV huma spiss użati fi power stations fotovoltajċi fil-beraħ biex jiddeterminaw ħsarat kaxxa tal-junction. F'dawn l-aħħar snin, bl-iżvilupp ta 'teknoloġija intelliġenti, saru disponibbli metodi aktar konvenjenti bħall-iskannjar intelliġenti IV tal-inverter u s-softwer tas-sistema ta' evalwazzjoni tal-power station. , tespandi aktar il-metodu tan-naħa tas-sistema ta 'skoperta ta' difetti fil-kaxxa tal-junction tal-modulu fotovoltajku. Wara l-qabża kbira attwali 'l quddiem fid-daqs u l-kurrent tal-moduli fotovoltajċi, ir-riskju tal-affidabilità tal-kaxxa tal-junction se jiżdied b'mod sinifikanti. Għandna nikkunsidraw li nagħżlu prodotti ta 'kwalità eċċellenti, affidabilità tajba, u appoġġ sod ta' wara l-bejgħ li "jintegraw standards taċ-ċiklu tal-ħajja matul il-produzzjoni u l-applikazzjoni tal-prodott." "Komponenti tad-ditta Kap f'kull link biex jiġu evitati perikli moħbija kkawżati minn problemi ta 'kwalità tal-proċess bħall-iwweldjar falz; matul it-trasport u l-installazzjoni tal-komponenti, il-manutenzjoni tal-komponenti għandha ssir biex titnaqqas l-okkorrenza ta' xquq tal-komponenti; waqt it-tħaddim u l-manutenzjoni ta 'kuljum, Huwa meħtieġ li tagħmel xogħol tajjeb fil-protezzjoni mis-sajjetti u s-soluzzjoni tal-problemi tal-power stations Meta jinstabu problemi bħal dellijiet, hot spots, xquq, eċċ., għandhom jiġu ttrattati fil-pront biex jiġi evitat falliment tal- kaxxa tal-junction.
